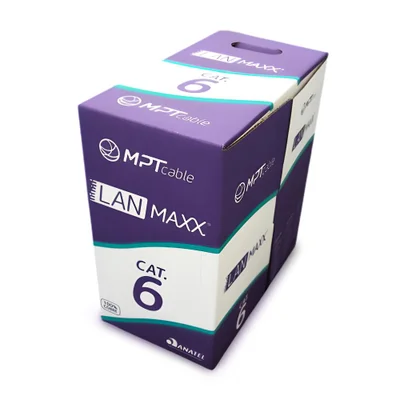

Cabo Lan Mpt Cat6 U/utp 23awgx4p 305 Metros Cmx Cinza 53040548

Cabo constituído por condutores de cobre maciço com isolação em termoplástico, torcidos em pares e núcleo protegido por um revestimento externo de material não propagante a chama. Aplicações e uso Este cabo foi desenvolvido para Instalação interna horizontal, para as aplicações GIGABIT ETHERNET (1000BASE -T e 1000BASETX), FAST ETHERNET (100BASE-TX, 100BASE-T4), ATM -155 (UTP). Cabo em conformidade com a diretiva RoHS. Os cabos CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser menor que 6,4mm. Construção • Conjunto constituído por condutores de cobre maciço de alta pureza diâmetro 23AWG • Os condutores de cobre são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação. • Os condutores isolados são torcidos em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão, sendo reunidos ao redor de um elemento plástico separador formando o núcleo do cabo. • Revestimento externo em material não propagante a chama, com aditivos adequados, classificação frente a chama tipo CMX, em conformidade com a diretiva RoHS, em cores distintas. Capacidade: Os cabos possuem 4 pares Categoria de transmissão: Os cabos UTP Cat 6 possuem características de transmissão verificadas até 250MHz Normas, Especificações e Performance • ANSI/TIA-568.2-D • ANATEL Requisitos técnicos Categoria I - Cabo sem blindagem – categoria 6 – condutor sólido para uso interno par trançado de 100 ohms • ABNT NBR 14703, 14705, 14565, ABNT IEC 60332-1, ISO/IEC 11801 *Imagens meramente ilustrativas. Características Dimensionais Cabo Número de Pares Diâmetro Externo [mm] Peso Líquido [kg/km] Embalagem Caixa [m] Cat 6 CMX 4 5,9 37 305 Os cabos devem ser instalados seguindo as trações e curvaturas aqui especificadas. Características Mecânicas Requisitos Unidade Valor Tensão de puxamento máxima [N] 110 Tensão de ruptura mínima [N] 400 Raio mínimo de curvatura Sem tensão Sob tensão [mm] 4 x diâmetro externo do cabo 8 x diâmetro externo do cabo Características Elétricas e de Transmissão Requisitos Unidade Valor Resistência Elétrica CC Máxima do Condutor a 20°C [? / 100 m] 9,38 Desequilíbrio Resistivo Máximo [%] 4 Capacitância Mútua Máxima 1 kHz [nF/m] 5,6 Desequilíbrio Capacitivo Par x Terra Máximo a 1kHz [pF/m] 3,3 Impedância Característica (1-250 MHz) [?] 100 ± 15 Velocidade de propagação [%] 68 Propagation delay [ns/100m] 570 1 MHz 545 10 MHz 538 100MHz - 536 250MHz Propagation delay skew (1-250 MHz) [ns/100m] 45 Resistência de Isolamento [M? * km] 10000 Temperatura de Instalação Temperatura de Armazenamento Temperatura de Operação [ºC] 0 até +50 -20 até +70 -20 até +60 Freq. [MHz] Insertion Loss [dB/100m] NEXT [dB] PSNEXT [dB] ACRF [dB/100m] PSACRF [dB/100m] RL [dB/100m] 1 2,0 74,3 72,3 67,8 64,8 20,0 4 3,8 65,3 63,3 55,8 52,8 23,0 8 5,3 60,8 58,8 49,7 46,7 24,5 10 6,0 59,3 57,3 47,8 44,8 25,0 16 7,6 56,2 54,2 43,7 40,7 25,0 20 8,5 54,8 52,8 41,8 38,8 25,0 25 9,5 53,3 51,3 39,8 36,8 24,3 31,25 10,7 51,9 49,9 37,9 34,9 23,6 62,5 15,4 47,4 45,4 31,9 28,9 21,5 100 19,8 44,3 42,3 27,8 24,8 20,1 200 29,0 39,8 37,8 21,8 18,8 18,0 250 32,8 38,3 36,3 19,8 16,8 17,3 • Atende PoE (IEEE 802.3af) e PoE+ (IEEE 802.at) • Link Permanente de até 90m • Canal de até 4 conexões - 100m
