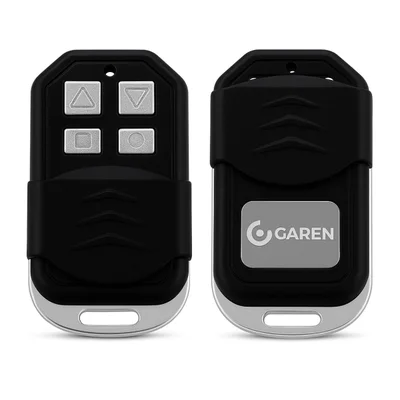

Controle Para Porta De Enrolar - Ga1001n - Garen - Analógico

Atenção Técnica: Frequência de 433MHz com Codificação Analógica 1. O que significa 433MHz Analógico? Embora este controle opere na frequência moderna de 433MHz, o seu protocolo de segurança é analógico (código fixo). Isso significa que ele possui um bloco interno de 8 microchaves (DIP Switch) que definem a senha do portão. 2. Método de Programação: Este controle NÃO é cadastrado apertando botões na central do motor (Code Learning). A programação é estritamente mecânica. É necessário abrir a tampa do controle e posicionar manualmente as 8 chavinhas internas exatamente na mesma sequência do receptor da sua porta de enrolar ou do seu controle antigo. Controle Analógico para Porta de Enrolar Garen GA1001N (433MHz) O Controle Analógico Garen GA1001N é um transmissor robusto de 433MHz, desenvolvido especificamente para o acionamento de portas de enrolar automáticas. Equipado com quatro botões independentes e um sistema de codificação mecânica por DIP Switch de 8 vias, ele oferece uma substituição direta e simples para sistemas que utilizam configuração manual de código fixo. A segurança e a durabilidade são os pontos fortes do design deste modelo. O exterior apresenta uma capa protetora deslizante que cobre os quatro botões de comando (Subida, Descida, Parada e Bloqueio). Esta tampa evita acionamentos acidentais quando o controle está no bolso ou na bolsa, poupando a vida útil da pilha alcalina de 12V (23A) que já vem instalada no interior do circuito. A placa eletrônica interna possui marcações claras e botões táteis de alta precisão (S1, S2, S3 e S4), garantindo uma resposta imediata a cada clique. Especificações Técnicas Característica Especificação Técnica Fabricante Garen Frequência de Operação 433 MHz Sistema de Codificação Analógico (DIP Switch Manual) Vias de Codificação Bloco com 8 microchaves posicionáveis (1 a 8) Quantidade de Botões 4 botões codificáveis independentes Proteção Física Capa deslizante para bloqueio do teclado Alimentação Elétrica Pilha Alcalina 12V 23A (Inclusa na placa) Dúvidas Frequentes (FAQ) Como faço para configurar este controle analógico? A configuração é um processo de cópia visual. Retire os parafusos traseiros para acessar a placa verde no interior. Localize a peça preta com números de 1 a 8 (o bloco DIP). Mova as pequenas chaves brancas para as posições exatas (+, 0 ou -) em que se encontram no seu controle antigo ou no receptor do motor da porta. Posso usar este controle em um motor moderno que cadastra por botão (Code Learning)? Não. Apesar de emitir sinal em 433MHz, a informação gerada é puramente analógica (lida através da posição das chaves). Receptores digitais modernos não conseguem interpretar este padrão mecânico. Para que serve a tampa deslizante na parte frontal? A tampa deslizante em plástico resistente serve para cobrir os quatro botões após a utilização. Isso previne que o botão seja pressionado involuntariamente, o que não só enviaria comandos indesejados para a porta, como também descarregaria rapidamente a pilha de 12V. Dica Técnica da CPA Computadores: Se você perdeu todos os seus controles antigos, não se preocupe! Para descobrir o código correto a aplicar no bloco DIP de 8 vias, você precisará acessar a central de comando da sua porta de enrolar. No interior dessa caixa existe um circuito eletrônico receptor que possui exatamente a mesma peça preta com as 8 chavinhas. Basta anotar a posição de cada uma delas e replicar no seu novo controle Garen!
